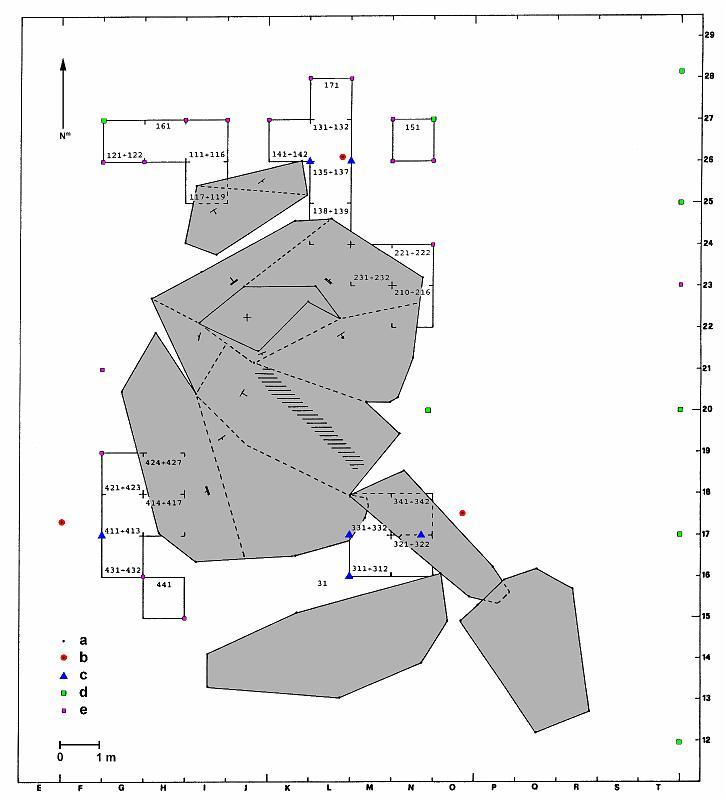

Immagini totali: 44 |Fig. 11. Planimetria generale di Roccho Vélho, realizzata mediante microtrilaterazione, con misura diretta delle distanze mediante nastro millimetrato in acciaio, misura dei dislivelli mediante livello ottico e stadia e restituzione automatica delle coordinate piane mediante il programma GW-Basic TRILATE.BAS. Vi sono indicate la posizione dei sondaggi geo-archeologici effettuati ai piedi del masso inciso e la distribuzione dei numeri di taglio (31 ÷ 441) utilizzati per identificare i sedimenti asportati e i materiali rinvenuti (cf. tab. 1).

a = vertici quotati identificanti i contorni di Roccho Vélho e dei massi adiacenti; b = vertici quotati utilizzati come caposaldi principali; c = vertici della quadrettatura di scavo materializzati su roccia; d = vertici della quadrettatura di scavo materializzati da caviglie metalliche infisse nel terreno; e = vertici della quadrettatura di scavo materializzati da chiodi infissi nel terreno; Nm = direzione del Nord magnetico il 07.07.1996.
